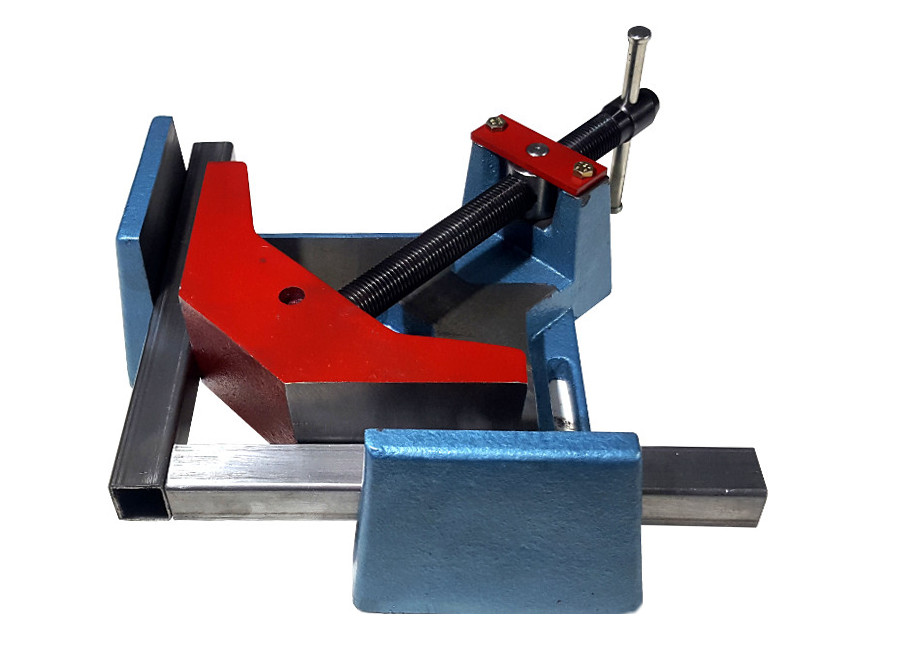

Morsa escuadradora para soldado de uniones a 90°.
Un corte preciso no es suficiente en la realización estructuras metálicas de calidad. Si la sujección de las partes no es buena, se obtendrá una unión en falsa escuadra.
La morsa escuadradora ME-120 realiza sujeciones perfectas a 90°, para que Ud. se concentre en el cordón de soldadura.

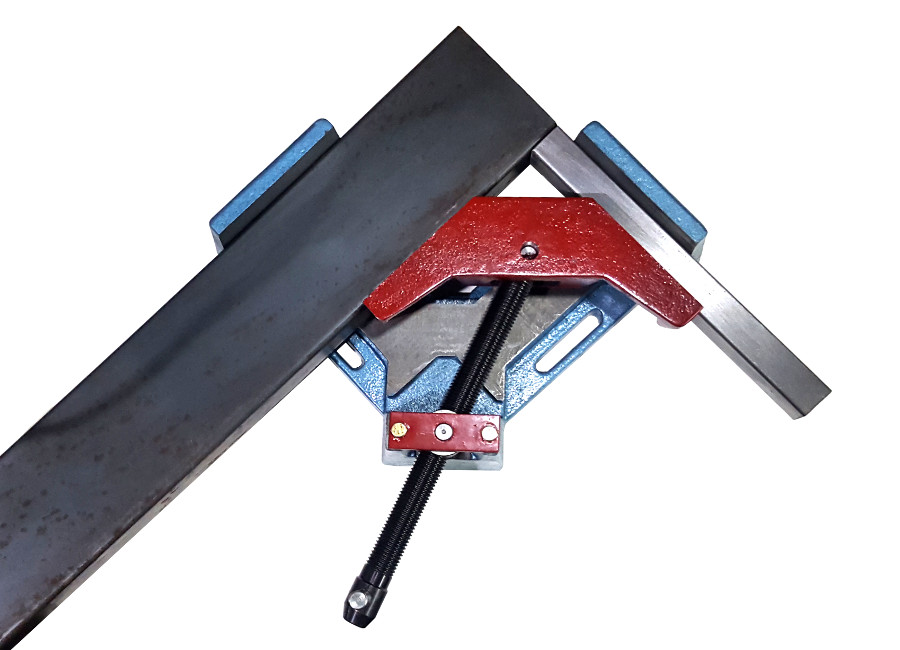

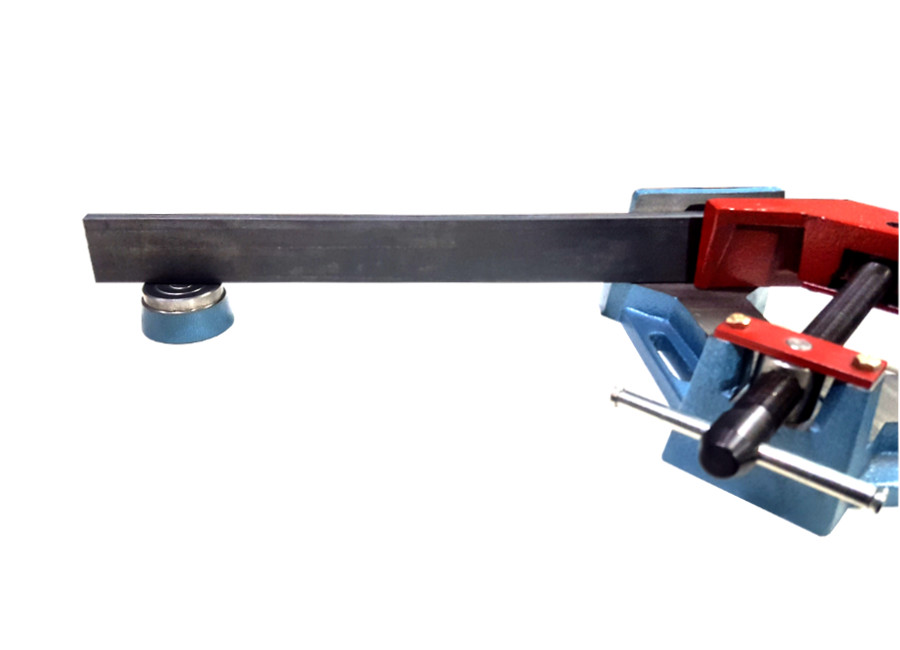

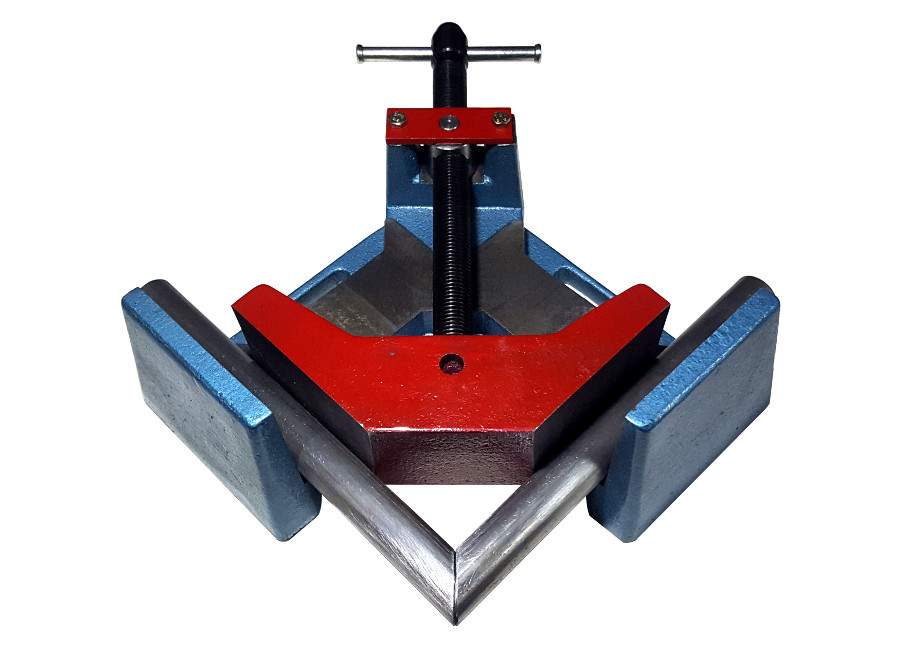

Su diseño permite uniones en inglete y uniones pasantes, también es posible sujetar perfiles diferentes al mismo tiempo.
ME-120 aportará a su taller uniones a escuadra perfectas, consiguiendo resultados profesionales con menos esfuerzo. Además, permite amortiguar pequeños errores de longitud y escuadra.
Construida en fundición de alto grado, fue concebida para ser usada en un entorno industrial.
La mordaza fija y móvil mecanizadas son garantía de escuadras perfectas.

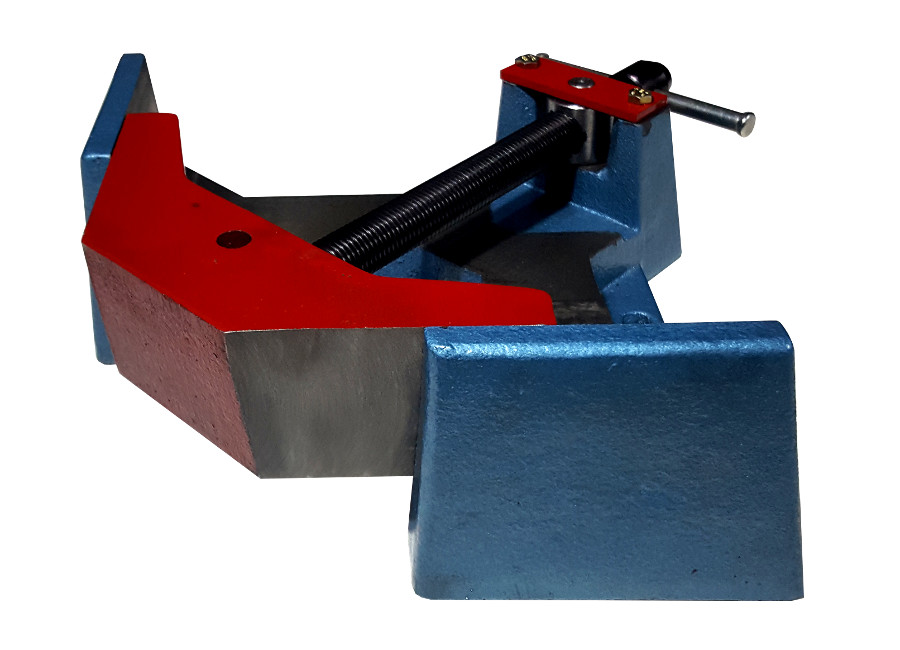

El diseño sin vértice de la mordaza móvil deja espacio para soldar la unión. Al sacar las piezas completamente soldadas, o en gran parte, se eliminan las imprecisiones por dilatación-contracción del material.

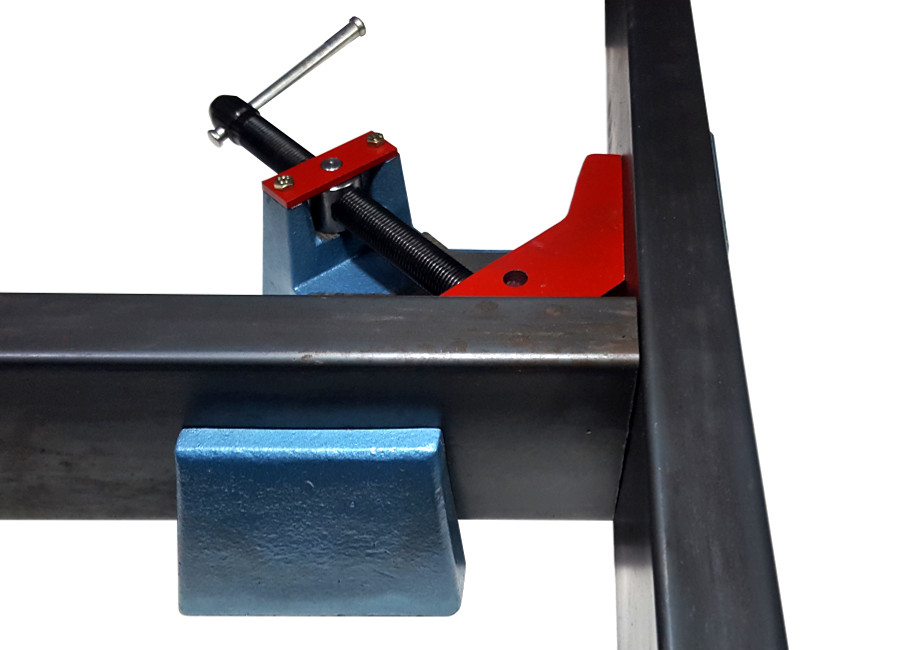

Además, ME-120 permite la union de perfiles desiguales. Una mordaza móvil montada sobre pívots permite auto centrarse siempre en el vértice sin importar la diferencia de espesores sujetados.
Tiene correderas para ser fijada a una mesa de trabajo, también puede ser usada sin sujetar.
Tipo | Morsa escuadradora |
---|---|
Modelo | ME-120 |
Apertura de morsa | 2 x 120 mm |
Longitud pasante | 100 mm |
Longitud mordaza | 120 mm |
Altura mordaza | 63 mm |
Ancho | 360 mm |
Profundidad | 320 mm |
Altura total | 96 mm |
Corredera fijación | M8 |
Peso aproximado | 8,500 Kg |
[mm] | ME-90 | ME-120 |
---|---|---|
A | 35 | 63 |
B | 65 | 96 |
C | 270 | 360 |
D | 100 | 120 |
E | 65 | 100 |
F | 90 | 120 |
G | M6 | M8 |
Documentación |
|
---|---|
PDF [ME-120] Hoja técnica | Descargar |
